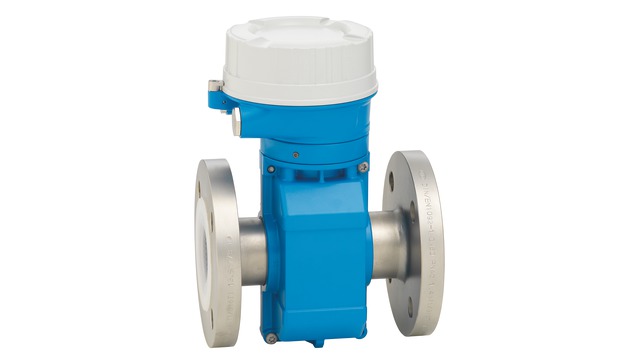

E+H電磁流量計P 500
應用廣泛：多種焊接部件材料可選
節能的流量測量：無節流部件，確保無壓損
免維護：無可移動部件
完整查看過程信息和診斷信息：提供多種用戶自定義輸入/輸出組合方式和現場總線
降低復雜性和多樣性：用戶自定義輸入/輸出功能
自帶驗證功能：內置Heartbeat Technology (心跳技術)
雙向測量原理不受壓力、密度、溫度和粘度的影響
用于化工及過程應用中的高溫、腐蝕性介質測量的專用流量計
儀表特點
標稱口徑：max. DN 600 (24")
所有通用防爆(Ex)認證
PTFE或PFA內襯
分體式儀表，最多帶4路輸入/輸出
背光顯示、觸摸鍵控制和WLAN訪問
傳感器和變送器通過標準電纜連接
測量原理 | 電磁 |
產品標題 | 高溫型流量計，分體式儀表最多帶4路輸入/輸出。用于化工及過程應用中的高溫、腐蝕性介質測量的專用流量計。 |
傳感器特點 | 應用廣泛：提供多種接液部件材料。節能的流量測量：管道內無其他裝置，無壓損。免維護：無移動部件。公稱口徑：最大DN 600 (24")。所有通用防爆認證。 |
變送器特點 | 提供完整的過程信息和診斷信息：多種用戶自行組合的I/O接口和現場總線。降低復雜性和多樣性：允許用戶自定義輸入/輸出功能。自校驗：Heartbeat Technology（心跳技術）。分體式儀表，最多帶4路輸入/輸出。背光顯示，觸摸鍵操作和WLAN訪問。 |
公稱口徑范圍 | DN 15...600 (?...24") |
接液部件材質 | 內襯：PTFE |
電極：1.4435 (316L)、Alloy C22, 2.4602 (UNS N06022)合金、鉭、鉑、 | |
鈦、雙相鋼Duplex 1.4462 (UNS S31803) | |
測量變量 | 體積流量、電導率、質量流量 |
最大測量誤差 | 體積流量（標準）：±0.5 % o.r. ± 1 mm/s (0.04 in/s) |
體積流量（可選）：±0.2 % o.r. ± 2 mm/s (0.08 in/s) | |
測量范圍 | 4 dm3...9600 m3/h (1...44 000 gal/min) |
最大過程壓力 | PN 40、Cl. 300、20K |
介質溫度范圍 | PFA內襯：–20...+150 °C (–4...+302 °F) |
高溫型PFA內襯：–20...+180 °C (–4...+356 °F) | |
PTFE內襯：–40...+130 °C (–40...+266 °F) | |
環境溫度范圍 | 碳鋼法蘭：–10...+60 °C (+14...+140 °F) |
不銹鋼法蘭：–40...+60 °C (–40...+140 °F) | |
傳感器外殼材質 | DN 15...300 (?...12")：鋁合金AlSi10Mg涂層 |
DN 350...600 (14...24")：碳鋼，帶保護漆涂層 | |
傳感器接線盒（標準）：鋁合金AlSi10Mg涂層 | |
傳感器接線盒（可選）：1.4409 CF3M，類似316L | |
變送器外殼材質 | 鋁合金AlSi10Mg涂層；1.4409 (CF3M)，類同316L；聚碳酸酯 |
防護等級 | 分體式傳感器（標準）：IP66/67，Type 4X |
分體式傳感器（可選）：IP69。分體式變送器：IP66/67, Type 4X | |
顯示/操作 | 4-line backlit display with touch control (operation from outside) |
Configuration via local display and operating tools possible | |
輸出 | 4路輸出： |
4...20 mA HART（有源/無源） | |
4...20 mA WirelessHART | |
4...20 mA（有源/無源） | |
脈沖/頻率/開關量輸出（有源/無源） | |
雙脈沖輸出（有源/無源） | |
繼電器輸出 | |
輸入 | 狀態輸入 4...20 mA輸入 |
數字通信 | HART、PROFIBUS PA、FOUNDATION Fieldbus、Modbus RS485、Profinet、Ethernet/IP、OPC-UA |
電源 | 24 VDC |
100...230 VAC | |
100...230 VAC / 24 VDC（非危險區） | |
防爆認證 | ATEX、IECEx、cCSAus、NEPSI、INMETRO、EAC |
產品安全性 | CE認證、C-tick認證、EAC認證 |
功能安全性 | 功能安全遵循IEC 61508標準，允許在IEC 61511標準規定的安全應用中使用 |
計量認證和證書 | 在認證標定裝置上執行標定（符合ISO/IEC 17025標準） |
Heartbeat Technology（心跳技術）符合ISO 9001:2008標準章節7.6 a的溯源校驗要求（TüV認證） | |
壓力認證和證書 | PED、CRN |
材料證書 | 3.1材料證書 |
衛生型認證和證書 | ACS、NSF 61 |
