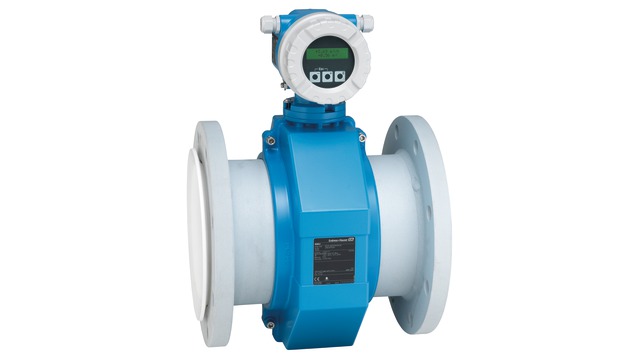

E+H電磁流量計10E
經濟型傳感器：基本要求的理想解決方案
節能的流量測量：不會因管道橫截面積限制而產生壓損
免維護：無可移動部件
使用經濟：設計用于簡單應用和直接集成
操作安全：顯示可讀過程信息
完全符合工業標準：IEC/EN/NAMUR
雙向測量原理不受壓力、密度、溫度和粘度的影響
完全適用于化工和過程行業中的基本應用
設備特性
標稱口徑：max.DN 600 (24")
所有常用的過程連接
PTFE內襯
兩行顯示，按鍵操作
提供一體式或分體式儀表
HART通信
測量原理 | 電磁 |
產品標題 | 經濟型流量計，搭載高性價比變送器。完全適用于化工和過程行業中的基本應用。 |
傳感器特點 | 經濟型傳感器：基本要求的理想解決方案。節能的流量測量：管道內無其他裝置，無壓損。免維護：無移動部件。公稱口徑：最大DN 600 (24")。所有通用過程連接。 |
變送器特點 | 使用經濟：適用于簡單應用，直接集成。操作安全：顯示模塊提供簡單易讀的過程信息。完全符合工業標準：IEC/EN/NAMUR。兩行顯示，按鍵操作。提供一體式或分體式儀表。 |
公稱口徑范圍 | DN 15...600 (?...24") |
接液部件材質 | 內襯：PTFE |
電極：1.4435 (316L)，Alloy C22, 2.4602 (UNS N06022)合金 | |
測量變量 | 體積流量 |
最大測量誤差 | 體積流量：±0.5 % o.r. ± 1 mm/s (0.04 in/s) |
測量范圍 | 4 dm3...9600 m3/h (1...44 000 gal/min) |
最大過程壓力 | PN 40，Cl. 150，20K |
介質溫度范圍 | –10...+110 °C (+14...+230 °F) |
環境溫度范圍 | –10...+60 °C (+14...+140 °F) |
傳感器外殼材質 | DN 15...300 (?...12")：鋁合金AlSi10Mg，帶涂層 |
DN 350...600 (14...24")：碳鋼，帶保護漆涂層 | |
傳感器接線盒：鋁合金AlSi10Mg，帶涂層 | |
變送器外殼材質 | 粉末壓鑄鋁 |
防護等級 | 一體式儀表：IP67，type 4X |
分體式傳感器（標準）：IP67，type 4X | |
分體式傳感器（可選）：IP68，type 6P | |
分體式變送器：IP67，type 4X | |
顯示/操作 | 兩行顯示，按鍵操作 |
通過現場顯示單元和調試軟件設置 | |
輸出 | 4...20 mA HART（有源） |
脈沖/開關量輸出（無源 ） | |
輸入 | 無 |
數字通信 | HART |
電源 | 11...40 VDC |
85...250 VAC（45...65 Hz） | |
20...28 VAC（45...65 Hz） | |
防爆認證 | cCSAus |
產品安全性 | CE認證、C-tick認證、EAC認證 |
計量認證和證書 | 在認證標定裝置上標定（符合ISO/IEC 17025標準） |
壓力認證和證書 | PED |
