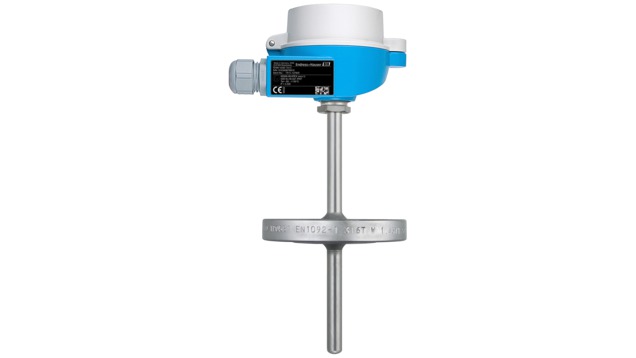

E+H熱電阻溫度計TR13
模塊化設計，采用符合DIN EN 50446的標準接線盒和客戶指定的浸入長度，靈活性高
芯子兼容性高，設計符合DIN 43772標準
延伸頸防止頭部變送器過熱
短錐/錐形端部，加快反應時間
危險場所使用的保護類型：本質安全型（Ex ia)，無火花型（Ex nA）
頭部變送器選擇容易：模擬輸出4至20 mA、HART?、PROFIBUS? PA或 FF現場總線
測量原理 | 熱電阻 |
特點/應用 | 英標 |
模塊化溫度儀表 | |
應用廣泛 | |
可以在危險區中使用 | |
法蘭過程連接 | |
帶延長頸 | |
含熱保護套管（金屬） | |
與鎧裝芯子StrongSens配套使用 | |
接線盒 | TA20A，鋁，螺紋蓋 |
TA20B，塑料，螺紋蓋 | |
TA20A，鋁，螺紋蓋 | |
TA20B，塑料，螺紋蓋 | |
TA20D，鋁，鉸鏈高蓋 | |
TA20J，不銹鋼，帶/不帶顯示單元 | |
TA20R，不銹鋼，機加工螺紋蓋 | |
TA20W，鋁，外殼蓋帶鎖扣 | |
TA21E，鋁，螺紋蓋，帶鏈條 | |
TA30A，E+H，鋁材，低蓋，帶/不帶顯示單元 | |
TA30D，E+H，鋁，高蓋 | |
熱保護套管 | 焊接保護管 |
鎧裝芯子/探頭 | 礦物絕緣材料（MI），可彎曲 |
熱保護套管外徑 | 9.0 mm (0.35'') |
11.0 mm (0.43'') | |
12.0 mm (0.47'') | |
14.0 mm (0.55") | |
15.0 mm (0.59") | |
所需最大插入深度 | 最大10,000.00 mm (393.70'') |
熱保護套管材質 | 1.4404 (316L) |
1.4571 (316Ti) | |
Alloy C276 (2.4819)合金 | |
Alloy 600 (2.4816)合金 | |
可選帶涂層 | 鉭 |
PTFE Teflon | |
PVDF | |
過程連接 | 法蘭： |
DN15 PN40 B1 (EN1092) | |
DN15 PN40 C (EN1092) | |
DN25 PN20 B1 (EN1092) | |
DN25 PN40 C (EN1092) | |
DN25 PN50 B1 (EN1092) | |
DN25 PN100 B2 (EN1092) | |
DN40 PN40 B1(EN1092) | |
DN50 PN40 B1 (EN1092) | |
ASME 1" 150 RF (B16.5) | |
ASME 1" 300 RF (B16.5) | |
熱保護套管末端類型 | 直管型 |
縮徑型 | |
錐管型 | |
表面光潔度Ra | 1.6 μm (63.0 μin.) |
工作溫度范圍 | PT100 TF StrongSens： |
-50 °C ...500 °C | |
(58 °F ...932 °F) | |
PT100 WW： | |
-200 °C ...600 °C | |
(-328 °F ...1.112 °F) | |
PT100 TF： | |
-50 °C ...400 °C | |
(58 °F ...752 °F) | |
最大過程壓力（靜壓） | 20 °C時：50 bar (725 psi) |
測量精度 | Cl. A ，遵循IEC 60751標準 |
Cl. AA，遵循IEC 60751標準 | |
響應時間 | 取決于設置 |
模塊化溫度變送器 | 是（4…20 mA；HART；PROFIBUS PA；FOUNDATION FIELDBUS） |
防爆認證 | ATEX II |
ATEX IECEx | |
NEPSI | |
IECEx | |
證書 | Gost認證 |
SIL（僅適用于變送器） |
