所屬分類：附件

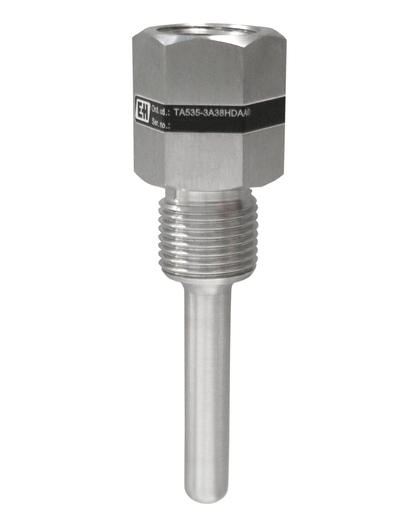

E+H熱保護套管TA535
產品簡介：E+H熱保護套管TA535適合過程壓力中、高級的普通工業應用。德國E+H Omnigrad TA535護套管的延伸部分呈六角形，適合于過程壓力中、高級的工業應用。
一般固定在使用螺紋連接的管道或儲罐上。因?yàn)闃?gòu)造特殊，可以攜帶6 mm直徑（0.24英寸）的探頭，可以和不標配護套管的溫度計一起使用。過程連接（溫度計和過程）為NPT、Gas和M20。
產品優勢
多種標準的過程連接可選
多種標準的外直徑可選
溫度計連接：?"NPT，G?" 和 M20x1.5 螺紋
SS 316L / 1.4404 材制
材料證書標準可選
應用領域
特點規格
測量原理 | 熱保護套管 |
特點/應用 | 英標 |
螺紋過程連接 | |
六角延長管 | |
頂部連接 | 內螺紋： |
1/2" NPT | |
3/4" NPT | |
M20x1.5 | |
最大標準插入深度 | 5.000 mm (196,85") |
所需最大插入深度 | 10.000 mm (393.7") |
過程連接 | 螺紋： |
G1/2" | |
G3/4" | |
1/2"NPT | |
3/4" NPT | |
M20x1.5 | |
熱保護套管底部管徑 | 9 mm (0.35") |
10 mm (0.39") | |
12 mm (0.47") | |
接液部件材質 | 1.4404 (316L) |
接液部件表面光潔度（Ra） | < 1.6 μm (63.00 μin) |
熱保護套管末端類型 | 直管型 |
溫度范圍 | -200...650 °C (-328...1.202 °F) |
最大過程壓力（靜壓） | 100 bar (1450 psi) |
400 °C時最大過程壓力 | 取決于過程連接 |
