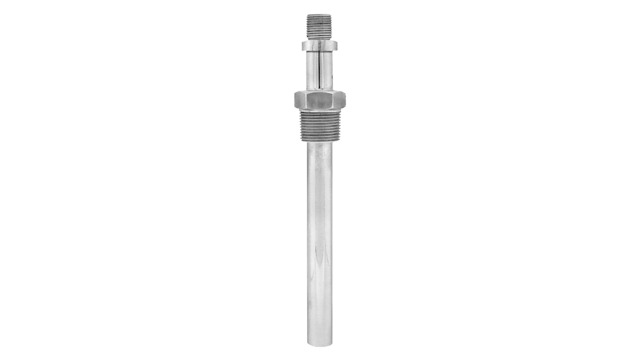

E+H溫度傳感器護套管TA541
護套管莖部可選筆直或錐型，加快響應時間
管道規格、材質和過程連接選擇廣泛
特殊的版本可以按照規格制造
延伸度、浸入深度、護套管長度根據過程要求可選
過程連接可以是螺紋或法蘭焊接
溫度計是外螺紋的連接
測量原理 | 熱保護套管 |
特點/應用 | 英標 |
多種過程連接 | |
圓形延長管 | |
頂部連接 | 外螺紋： |
1/2" NPT | |
3/4" NPT | |
G1/2" | |
G3/4" | |
最大標準插入深度 | 4.000 mm (157.48") |
過程連接 | 螺紋： |
1/2" NPT | |
3/4" NPT | |
1" NPT | |
M20x1.5 | |
法蘭： | |
DN25 PN16 B1 | |
DN25 PN40 B1 | |
DN40 PN40 B1 | |
DN50 PN40 B1 | |
ASME 1" 150 RF | |
ASME 1" 300 RF | |
ASME 1" 600 RF | |
ASME 1 1/2" 150 RF | |
ASME 1 1/2" 300 RF | |
ASME 1 1/2" 600 RF | |
ASME 1 1/2" 600 RTJ | |
ASME 1 1/2" 600 RTJ | |
ASME 2" 300 RF | |
ASME 2" 600 RF | |
ASME 2" 300 RTJ | |
ASME 2" 600 RTJ | |
熱保護套管底部管徑 | 1/2" SCH40 |
1/2" SCH80 | |
3/4" SCH40 | |
3/4" SCH80 | |
接液部件材質 | 1.4401 (316) |
接液部件表面光潔度（Ra） | < 1.6 ìm (63.00 ìin) |
熱保護套管末端類型 | 直管型 |
縮徑型 | |
溫度范圍 | -200...650 °C (-328...1.202 °F) |
最大過程壓力（靜壓） | 150 bar (2176 psi) |
400 °C時最大過程壓力 | 取決于過程連接 |
