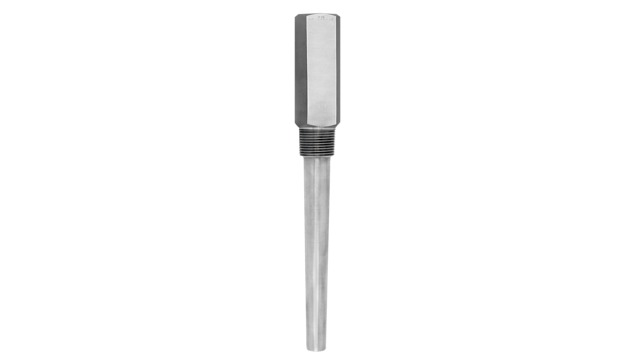

E+H棒材保護套管TA566
產品簡介：E+H棒材保護套管TA566，采用整體鉆孔棒材制造的護套管，主要用于工況苛刻的應用或一般用途。
德國E+H 棒材保護套管Omnigrad TA566因?yàn)檫^程條件苛刻，所以保護套管的強度必須精確計算。著色滲透測試、超聲波測試、氦泄漏測試、壓力耐久性測試以及各種非破壞性材料測試，證明材料和工藝的質量。
產品優勢
套管延長徑和插入深度以及套管的尺寸可根據過程要求選擇
多種標準材料和過程連接可選擇，也可按規格定制
可選擇不同等級的表面處理
過程連接為螺紋。保護套管形狀為直型或錐型,加快響應時間
應用領域
特點規格
測量原理 | 棒狀熱保護套管 |
特點/應用 | 英標 |
螺紋過程連接 | |
六角延長管 | |
頂部連接 | 內螺紋： |
1/2" NPT | |
最大標準插入深度 | 900 mm (35.43") |
所需最大插入深度 | 5.000 mm (196.85") |
過程連接 | 螺紋： |
1" NPT | |
熱保護套管底部管徑 | 12.7 mm (1/2") |
22 mm (0.87") | |
25 mm (0.98") | |
接液部件材質 | 1.4401（316） |
1.4404（316L） | |
1.4571（316Ti） | |
接液部件表面光潔度（Ra） | < 0.8 μm (31.50 μin) |
< 1.6 μm (63.00 μin) | |
熱保護套管末端類型 | 直管型 |
錐管型 | |
溫度范圍 | -200...700 °C (-328...1.292 °F) |
最大過程壓力（靜壓） | 500 bar (7252 psi) |
400 °C時最大過程壓力 | 300 bar (4351 psi) |
