粗天然氣組分變化，以及過程和環境條件波動，都是確保天然氣加工及液化工藝及其生產裝置不間斷高效運行必須克服的挑戰。為了實現最高生產效率，LNG儲存、運輸和再氣化裝置都離不開先進的過程控制技術。簡而言之，在天然氣價值鏈中，更高的測量精度，更先進的天然氣加工過程控制，是提高競爭力的有力保障。

先進的氣體分析技術，精準可靠的過程控制

我們?yōu)橛脩籼峁┤轿坏默F(xiàn)場儀表、解決方案和服務產品，滿足天然氣加工工藝對更優控制水平和更高生產率的要求，同時還能保證天然氣質量合規?；诩す饧夹g的分析儀測量天然氣中夾雜的污染物濃度，以及天然氣和LNG的組分；精確測量所有工藝段和液化裝置中的干氣和濕氣流量；分析并處理水和蒸汽，提供LNG計量交接解決方案。

• 在氣體脫硫裝置中進行可靠的E+H導波雷達液位測量。
  對天然氣加工裝置中的濕氣和干氣進行高精度E+H超聲波流量測量

• 在線痕量H2O監測：使用可調諧二極管激光吸收光譜分析儀（TDLAS）檢測固定床的飽和度和穿透點，實現高效分子篩脫水系統控制

• 高精度LNG組分測量：Kaiser的拉曼分析儀計算能量（BTU熱量值和沃泊指數），對生產過程中和下游工藝段中的計量交接點的燃料計費

• 公用工程：提供專用于水和蒸汽分析和處理的全方位現場儀表和解決方案，避免損壞已安裝設備，幫助用戶降低運行成本

• LNG計量交接卡車裝卸車撬裝設備：由單一供應商提供的LNG卡車的裝車和卸車解決方案，整體設計、建造、采購和施工




天然氣/液化天燃氣（LNG）的加工和分銷應用

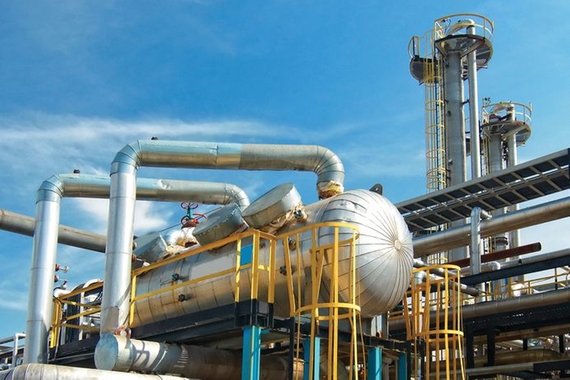

氣體脫硫裝置中的可靠液位測量

來自儲層的粗天然氣中包含不同濃度的酸性氣體（H2S和CO2）。氣體脫硫裝置采用化學吸收法去除酸性氣體。常見工藝裝置包括吸收塔（固定床）和汽提塔（蒸餾）。為了確保裝置出口的胺液流量穩定，必須有效控制吸收塔和汽提塔的液位。導波雷達技術優勢突出，保證裝置平穩運行，提高生產效率。

• 即使介質和工況變換，仍可可靠測量

• 無需維護：與機械式儀表相比，無移動部件

• HistoROM數據管理，輕松完成儀表的調試和診斷

• 與控制系統或資產管理系統無縫集成

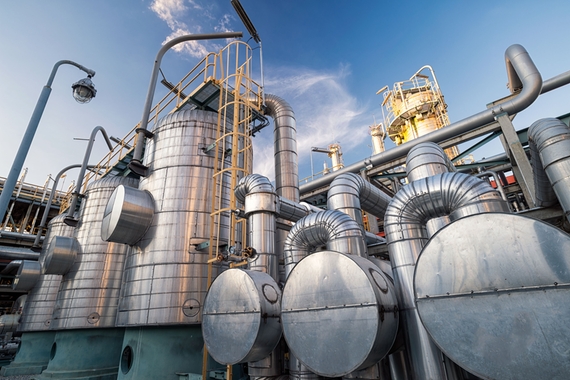

在線痕量H2O監測

胺處理裝置中低硫天然氣富含水蒸氣。通過分離鼓的濕氣經壓縮和冷卻后會去除部分水。隨后，使用分子篩脫水實現NGL回收裝置和LNG生產中的痕量H2O要求（< 0.1 ppm）。我們的TDLAS分析儀檢測固定床的飽和度和穿透點，完全滿足測量要求。

• 專利的差分光譜技術測量sub-ppm級的H2O，快速檢測固定床的穿透點

• 基于激光的測量十分靈敏，高度精確地測量天然氣中的H2O，不受甲醇和其它污染物的影響

• 內置滲透管實現全自動分析儀校驗

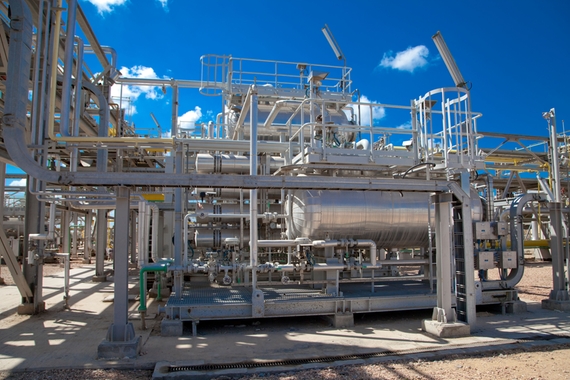

天然氣加工裝置中的超聲波流量測量

實現最優天然氣加工工藝，盡可能降低運行風險，都離不開可靠流量測量。存在濕氣和原料氣組分變化是必須應對的挑戰。高精度測量進入脫水和脫硫裝置的氣體流量，有助于提高過程效率，最大限度地減少重沸器過載和化學藥劑損耗發生幾率。

• Endress+Hauser的超聲波氣體流量計高精度測量各類氣體加工工藝中的干氣和濕氣流量，涵蓋脫硫、脫水、分餾和NGL回收工藝。

• 配備在線溫壓補償功能，測量精度更高，過程控制更有效

  配備先進的氣體分析功能，實現有效過程控制，測量參數包括體積流量、校正體積流量、質量流量、能量流、熱值、沃泊指數

  采用Heartbeat Technology心跳技術，配備在線自診斷和自校驗功能，過程更穩定，更安全



液化天然氣（LNG）的組分測量

計算能量（BTU熱量值和沃泊指數），對生產過程中和下游工藝段中的計量交接點的燃料計費，都需要高精度的LNG組分測量數據。組分數據對于LNG進出口油庫、海上加油和卡車裝車業務至關重要。Kaiser的拉曼分析儀直接測量低溫液體中的LNG組分，無需氣化樣品氣，響應時間短。

• 在線連續測量LNG組分，秒級響應速度

• Pilot?低溫探頭直接測量LNG氣體，無需采集和氣化樣氣，提高了測量精度，降低了安裝成本，縮短了分析時間（從幾分鐘縮短至幾秒鐘），降低了使用風險。

• 拉曼分析儀的現場標定工具驗證傳輸穩定性，并按照GIIGNL計量交接手冊要求進行標定

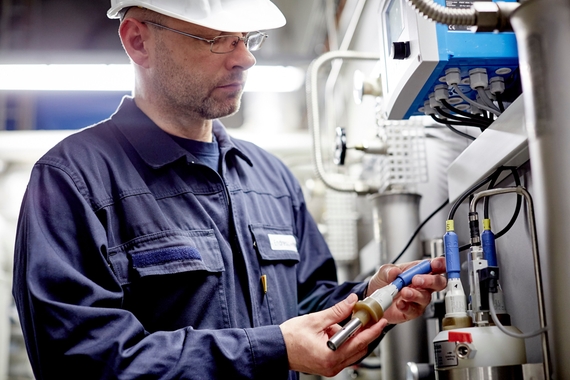

公用工程：水和蒸汽的專用分析解決方案

在天然氣加工和液化工藝中，水和蒸汽起著十分重要的作用。蒸汽用于發電，或用作加熱介質，例如脫酸氣裝置中的溶劑，或分子篩脫水床的再生氣體。為了最大限度地提高過程效率和過程安全性，補給水、冷卻水和蒸汽必須滿足特定質量要求。我們提供專用于水和蒸汽分析和處理的全系列產品。

• 補給水：為了確保產品品質，避免蒸汽系統出現嚴重腐蝕，需要密切監測鍋爐給水參數，例如濁度、pH、電導率、氯或ORP

• 蒸汽： 為了防止管路腐蝕和設備結垢，溶解氧、pH和陽離子導電率參數十分重要

• 我們的汽水取樣解決方案（SWAS）可以在ATEX 2區防爆場合中使用， 分析面板上集成有汽水循環監測所需的所有測量技術

  連接智能E+H Memosens數字式水分析傳感器，保證最高可靠性和最長運行時間

  E+H Liquiline多參數變送器最多可以連接8路傳感器，節省安裝空間，節約使用成本

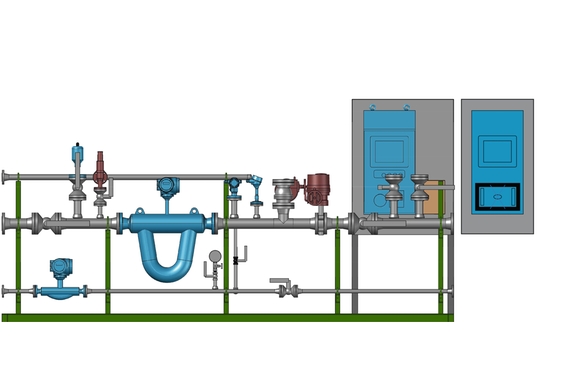

LNG計量交接卡車裝卸車撬裝設備

LNG卡車裝車運輸天然氣特別適用無連接管路的電廠、工業用戶、居民用戶和配送地區。我們?yōu)橛脩籼峁┖w整體設計、建造、采購和施工在內的LNG卡車裝車和卸車解決方案，以及集成LNG組分測量和能量計算功能的小型裝卸車撬。

• E+H Promass科里奧利質量流量計專門針對低溫應用優化，高精度可靠進行定量測量

• Kaiser的拉曼分析儀快速精準測量LNG組分，直接測量LNG氣體的定量參數和熱值參數。無需使用汽化器或氣相色譜儀（GC）

• 合規、可信和認可：整套系統通過計量交接認證，完全符合法規要求

• 使用安全，操作簡便，確保最大吞吐量和最高系統穩定性
